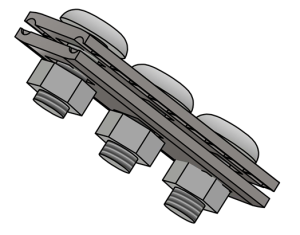

Kẹp giữ cáp 2 rãnh 3 lỗ (mã hàng HD- Clamp-2T3H-1240)

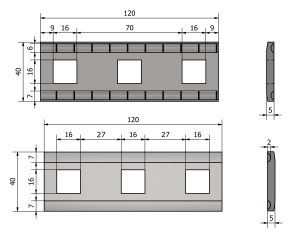

Hình 1: Bản vẽ kẹp cáp 2 rãnh, 3 lỗ
Thông số kỹ thuật
|
STT |
Chi tiết | Kích thước, thông số kỹ thuật | Số lượng |
| I | Vật liệu | – Toàn bộ các vật liệu bằng thép mạ kẽm chống rỉ
– Má kẹp dày 5mm, kích thước 12 x 4cm. – Rãnh kẹp có kết cấu để bám và giữ phần gia cường của sợi cáp – 2 bulông 2 bên của kẹp có kết cấu vặn 1 đầu và 1 đầu khóa (đầu khóa cổ vuông). Khi vặn chặt có chức năng giữ và ôm chặt phần gia cường của cáp, không bị bong tróc vỏ cáp – Lỗ chính giữa kẹp có thể sử dụng bulong có đường kính 14mm |
|
| Thông số kỹ thuật | Các chi tiết đều được làm sạch bavia bề mặt nhẵn bóng đẹp, không cong vênh, không có vết rạn nứt, chày, rỗ và các khuyết tật khác. Các chi tiết không có ba via, cạnh mép sắc. Kẹp cáp gồm 2 mảnh (trước và sau), mặt trong kẹp (tiếp xúc với cáp) được tạo rãnh và có gờ tăng ma sát khi kẹp. Khi kẹp cáp đáp ứng lực kẹp quy định vẫn bảo đảm không làm bong tróc vỏ cáp
– Độ dày lớp mạ ≤50µm – Lực xiết bu lông: 4000N. – Tải trọng kéo căng cáp: 3000N |
||
| II | Chi tiết | ||
| 1 | Thanh kẹp | -Kích thước: Dài 120mm x Rộng 40mm x Dày 5mm
-3 lỗ vuông bắt bulong: 16mm x 16mm -2 rãnh kẹp có răng tăng ma sát, phù hợp kích thước dây rường có đường kính (gồm cả vỏ nhựa) từ ≥ 4 – 8mm |
02 |
| 2 | Bulong | M14x40 | 02 |
| 3 | Ê cu | M14 | 02 |
| 4 | Đệm phẳng | M14 | 02 |
| 5 | Đệm vênh | M14 |
02 |
Hình 2: Bộ bulong M14x40 đi kèm kẹp cáp
Bộ bulong M14x40 tán tròn cổ vuông đi kèm với kẹp cáp
| 1 | Quy trình Gia công | Mạ kẽm nhúng nóng theo tiêu chuẩn ASTM-A153, phủ toàn bộ và đồng đều bề mặt của các chi tiết để chống rỉ, ren được gia công chắc chắn, lắp ghép với đai ốc trơn tru, bền và không bị trờn theo thời gian. Giới hạn bền đứt 500 N/mm2 |
| 2 | Vật liệu | Thép có cấp độ bền 5.6 |
| 3 | Kích thước cổ vuông | Dài x rộng: 14mm x 14mm (± 0,2 mm). Cổ vuông cao: 5mm ± 2%. Tổng cổ vuông và thân không có ren cao ≤ 8mm |
| 4 | Dung sai ren | Theo TCVN 1917 – 93 |
| 5 | Tiêu chuẩn bulong | Theo TCVN 1916 – 95 |
| 6 | Đường kính danh định | 14 mm (± 2%) |
| 7 | Chiều dài toàn bộ | 40 mm ± 1mm |
| 8 | Chiều dài phần ren | ≥25 mm |
| 9 | Thành phần bộ bulong | 01 Thân bu lông M14x40 mm +01 êcu M14 + 01 đệm phẳng + 01 đệm vênh |
Lắp đặt vận hành
-Đặt 2 mảnh kẹp để kẹp vào cáp vào giữa
-Xỏ các bulong tán tròn cổ vuông vào 3 lỗ
-Xỏ long đen và vặn ecu vào bulong. Siết dần cho chặt, điều chỉnh vị trí nếu cần
