Dây nhảy quang

Dây nhảy quang 2 Dây nhảy quang

Dây nhảy quang

Dây nhảy quang (Patchcord) là loại thiết bị hai đầu được nối sẵn connector, dùng làm dây đấu nhảy giữa đầu adapter trên ODF với các thiết bị quang tại điểm phân phối quang. Thiết bị này khác với dây nối quang có một đầu được nối sẵn vào connector còn một đầu hàn vào cáp quang. Đây là loại thiết bị không thể thiếu trong các hệ thống mạng quang vì vậy nó được cung cấp rất phổ biến trên thị trường hiện nay. Tuy vậy, với mỗi quy mô thi công và đặc thù thiết kế lại cần đến một chủng loại khác nhau. Vậy làm sao để phân biệt cũng như đưa ra lựa chọn mua thật phù hợp cho từng nhu cầu sử dụng? Hãy cùng Hdtelecom tham khảo qua bài viết dưới đây.

Sơ lược về dây nhảy quang

Dây nhảy quang 1 Dây nhảy quang

Thiết bị với dạng sợi kép ( 2 sợi)

Cấu trúc của dây nhảy quang :

Vỏ bảo vệ sơ cấp dây nối và dây nối/ dây nhảy dạng ống đệm chặt, đường kính 900 µm hoặc đối với dây có đường kính lớn hơn thì sẽ có lớp nhựa bọc bảo vệ thứ 2 bọc dây và bên trong có bổ xung sợi chịu lực gia cường aramide (hình vẽ minh họa bên trên tương ứng với dây nhảy, dây nối quang có đường kính vỏ bảo vệ ngoài là 2.0mm).

Đường kính trường mode sợi quang chế tạo dây nối tại bước sóng 1310nm 9,2 ± 0,5µm.

Độ ẩm đến 95%,và được kiểm nghiệm trong môi trường nhiệt độ 750C, suy hao ổn định ≤ 0.3dB.

Đặc điểm dây nhảy quang :

Có nhiều loại đầu nối khác nhau: FC, SC, ST, LC, MU, MTRJ….đáp ứng mọi yêu cầu ; Suy hao xen thấp (Insertion loss) : ≤3dB ; Suy hao phản hồi cao; Trị số ≥50dB (với kiểu tiếp xúc UPC); Trị số ≥60dB (với kiểu tiếp xúc APC); Dùng sợi đơn mode chuẩn ITUT-G652D.

Dây nhảy quang multi mode – Sợi đơn (Single mode) và sợi đôi (Double mode) chiều dài 5m, 10m, 20m, 30m.. và có thể đáp ứng theo yêu cầu khách hàng.

Tất cả đều được sản xuất và thử nghiệm đảm bảo thông số kỹ thuật đáp ứng các chỉ tiêu kỹ thuật của IEC và TCVN 68-160:1996. Nó sử dụng loại sợi đơn mode xuất xứ hãng FUJIKURA_tại Nhật Bản, tuân theo chuẩn ITUT-G652D, hai đầu có gắn sẵn connector, kiểu đầu FC; SC; ST; LC…và kiểu tiếp xúc là PC; UPC; APC… tùy theo yêu cầu đặt hàng, thuận tiện cho việc đấu nối quang tùy từng trường hợp thi công.

Dây nhảy quang 2 Dây nhảy quang

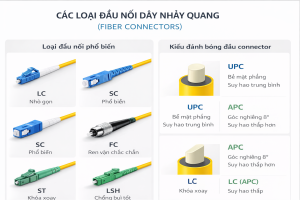

Các loại đầu nối

Thành phần gia cường của dây nhảy quang làm bằng sợi chịu lực: Sợi aramide.

Nhiệt độ: Dải nhiệt hoạt động -250C ÷ +700C,suy hao ổn định ≤3dB.

Độ bền va đập: Rơi từ độ cao 1.5m trong 8 lần, suy hao ổn định ≤0.3dB.

Độ rung: Thời gian kiểm tra 120 phút, tần số  0-55Hz/phút, suy hao ổn định ≤0.3dB.

Số lần đấu nối của thiết bị: Rút ra cắm vào > 500 lần, suy hao ổn định ≤0.3dB.

Độ bền kéo: ≥ 100N

Bán kính uốn cong cho phép: ≤ 30mm

Vỏ bảo vệ bên ngoài dây nối dây nối/ dây nhảy màu vàng (thông thường) đường kính theo hồ sơ khách hàng yêu cầu: Các loại 3.0mm; 2.4mm; 2.0mm.

Dây nhảy quang 3 Dây nhảy quang

Các loại đầu nối

Tất cả các loại dây nhảy quang được sản xuất và thử nghiệm đảm bảo thông số kỹ thuật đáp ứng các chỉ tiêu kỹ thuật của IEC và TCVN 68-160:1996. Nó sử dụng loại sợi đơn mode xuất xứ hãng FUJIKURA_tại Nhật Bản, tuân theo chuẩn ITUT-G652D, hai đầu có gắn sẵn connector, kiểu đầu FC; SC; ST; LC…và kiểu tiếp xúc là PC; UPC; APC… tùy theo yêu cầu đặt hàng, thuận tiện cho việc đấu nối quang tùy từng trường hợp thi công.

Với những thông tin trên hy vọng quý khách đã phần nào nắm được khái niệm về dây nhảy  quang cùng công dụng và đặc điểm của nó. Với sự tín nhiệm lâu năm từ nhiều khách hàng, kể từ khi thành lập cho đến nay CÔNG TY PHÁT TRIỂN VÀ ĐẦU TƯ CÔNG NGHỆ HD luôn tự hào là nhà phân phối hàng đầu các loại dây nhảy quang và sản phẩm thiết bị điện cung cấp tới quý khách hàng. Nếu có nhu cầu mua hàng, quý khách hãy đển với Hdtelecom để nhận được tư vấn chi tiết, tận tình nhất!

Thông tin chi tiết vui lòng liên hệ

CÔNG TY PHÁT TRIỂN VÀ ĐẦU TƯ CÔNG NGHỆ HD

Email: info@hdtelecom.com.vn

Website : https://www.hdtelecom.com.vn/

Tel: 04.32123272 & Fax: 04.32123273

Địa chỉ: Tầng 6-Số 10, Phố Thiên Hiền, Phạm Hùng, Mỹ Đình 1, Nam Từ Liêm, Hà Nội
